一、全流程智能设计，释放工程师创造力

传统灌溉设计需依赖人工查表、跨软件计算，耗时且易错。本系统深度集成《微灌工程技术规范》，通过地图交互与智能算法，将设计流程简化为三步：测量-配置-生成。用户只需在地图上绘制灌溉区域、布置管道，输入土壤类型、作物种类等参数，系统即可自动计算作物日耗水量、灌水器数量、管道水头损失等核心指标。告别繁琐公式，工程师可专注于方案优化，效率提升50%以上。

二、可视化决策，让设计一目了然

系统创新融合地图与3D可视化技术，实时呈现设计效果：

• 动态图表：生成水头损失曲线，直观展示管道压力变化；

• 3D管网预览：模拟支管/毛管水头分布，智能校验压力是否达标（90%≤压力≤120%）；

• 数据看板：实时更新面积、灌水量、管径等关键数据，支持多方案对比。

无论是温室大棚的精细滴灌，还是果园的微喷系统，设计效果均可“所见即所得”。

三、规范与创新结合，保障工程可靠性

• 安全合规：严格遵循GB/T 50485-2020规范，自动规避设计盲区；

• 持续进化：算法定期更新，适配最新设备与技术标准。

应用案例显示，通过本系统优化的管网设计，节水率提升28%，管材成本降低15%。

四、未来已来，开启智慧灌溉新篇章

当前系统已开放基础设计功能，后续将重磅推出：

• 设备选型库：对接主流品牌，智能匹配水泵、过滤器等设备；

• 投资估算模块：自动生成报价清单，支持成本效益分析；

• 协作共享平台：多端同步设计，实现跨团队实时协作。

立即体验，让灌溉设计更简单！

复制粘贴到浏览器进入在线设计计算器

微灌工程全过程在线设计计算 - 灌溉大师

https://www.irripro.com.cn/nd.jsp?id=574&fromMid=442

技术支持：irripro@qq.com | 版本：V1.0a
“每一滴水都值得精准计算，每一株作物都应智慧生长。”
—— IrriPro 智能灌溉研究组

微灌工程在线设计计算器不仅是工具，更是农业科技化的入口。它以数据为纽带，连接农田与智慧，让专业设计触手可及。选择它，您将获得的不仅是高效的设计方案，立即行动，让我们共同开启精准灌溉新纪元！

第一个在线计算器使用说明书

微灌工程在线设计计算器操作指南

一、系统简介

本系统借助 Web 技术搭建，集地图交互、参数运算和图表呈现等功能于一体，主要用于农田灌溉系统的规划与设计。用户能够通过地图进行灌溉区域的绘制、管道（主管、输水管）的布置，并且依据作物种类、土壤参数等信息，自动算出灌溉流量、材料使用量以及水头损失等关键指标。

二、功能特性

（一）地图交互功能

1. 地图类型切换：支持街道地图、卫星影像和地形图之间的切换。

2. 实时定位显示：能实时展示当前位置的经纬度、高程以及地址信息。

3. 图形绘制工具：提供多边形绘制（用于测量灌溉面积）和折线绘制（用于布置管道）工具。

（二）参数计算功能

1. 作物日耗水量查询：依据《微灌工程技术规范》（GB/T 50485 - 2020）来确定作物设计日耗水量。

2. 滴头流量推荐：根据不同的土壤类型推荐合适的滴头流量。

3. 灌溉相关计算：可计算灌溉流量、材料用量（包括灌水器数量和毛管长度）以及输水管水头损失，并生成相应图表。

（三）结果可视化功能

1. 数据实时展示：实时显示计算得出的面积、灌水量、管径等结果。

2. 水头损失图表生成：生成水头损失随管道长度变化的折线图。

三、使用流程

（一）地图初始化

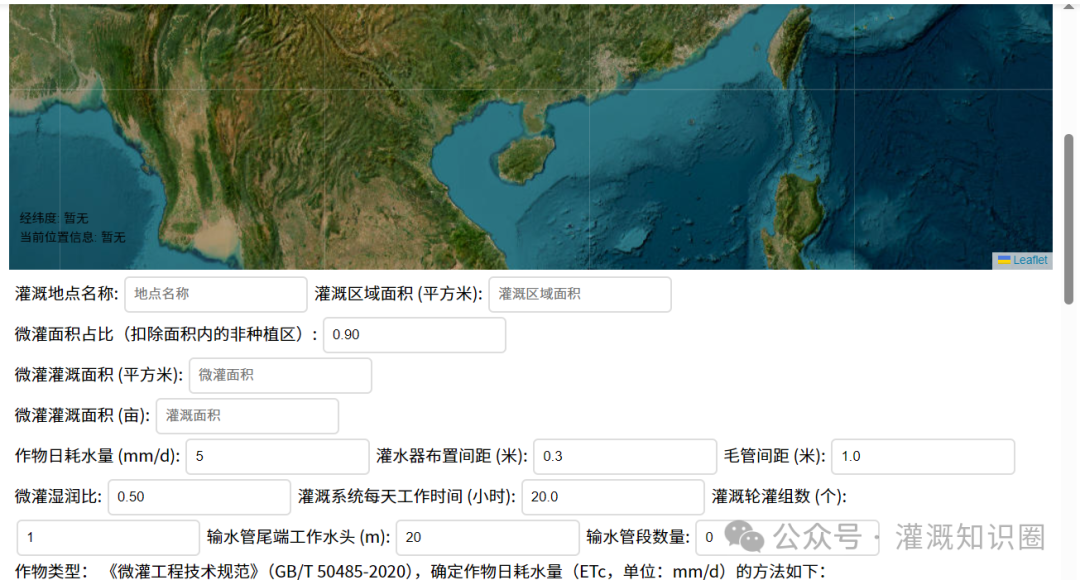

1. 打开网页后，地图会默认定位到坐标 [25.0, 110.0]，缩放级别为 5。

2. 可以通过右上角的图层控制按钮在街道、卫星、地形三种地图类型之间进行切换。

（二）测量灌溉面积

1. 点击“测量灌溉面积”按钮，激活多边形绘制工具。

2. 在地图上绘制一个闭合的多边形，系统会自动计算出该区域的面积，并显示在“灌溉区域面积”输入框中。

3. 输入“微灌面积占比”（默认值为 0.9），系统会自动计算出微灌面积。

（三）布置输水管线

1. 点击“布置管道”按钮，激活折线绘制工具。

2. 在地图上绘制输水管线，系统会自动计算出管线的总长度，并显示在“布置的管道长度”输入框中。

3. 输入“输水管尾端工作水头”和“输水管管径”，以便后续进行水头损失计算。

（四）参数设置与计算

1. 作物类型设置：根据实际种植的作物进行选择（如葡萄、蔬菜、草类等），系统会自动推荐相应的日耗水量范围。

2. 土壤类型设置：选择土壤质地（砂质土、壤土、黏土），系统会自动推荐合适的滴头流量。

3. 其他参数设置：设置灌水器间距、毛管间距、每日工作时间等参数。

4. 推荐值获取：点击“查询作物日耗水量”和“选择滴头流量”按钮，获取系统推荐值。

（五）计算与结果查看

1. 材料用量统计：点击“统计材料用量”按钮，计算灌水器数量和毛管总长度。

2. 灌溉流量计算：点击“计算灌溉流量”按钮，生成灌水量、灌水强度以及推荐管径。

3. 水头损失计算：输入“输水管段数量”后，点击“计算水头损失”按钮，系统会自动计算沿程水头损失并生成图表。

四、操作要点

（一）地图操作

1. 点击地图上的任意位置，可获取该点的经纬度、高程以及地址信息。

2. 可以通过滚动鼠标滚轮或者点击右下角的缩放按钮来缩放地图。

（二）水头损失图表解读

1. X 轴：表示管道长度，单位为米。

2. Y 轴：表示总水头高度，单位为米。

3. 图表中的曲线展示了水头损失随管道长度的变化趋势。

（三）单位与公式说明

1. 面积单位：以平方米为单位，系统会自动换算为亩。

2. 水头损失公式：基于 Hazen - Williams 方程，并结合局部水头损失进行修正。

五、注意事项

1. 图形绘制要求：绘制多边形或折线时，必须保证图形闭合或连续。

2. 数值输入规范：输入的数值要符合单位要求（例如管径的单位为毫米）。

3. 管径选用提示：推荐的管径为理论值，实际选用时需参考市场上的规格型号。

4. 日耗水量依据：作物日耗水量范围参考《微灌工程技术规范》（GB/T 50485 - 2020）。

5. 地形影响说明：本系统给出的结果仅为初步分析和估算，由于未提供精准的地形图，暂未考虑地形因素的影响。

六、常见问题及解决办法

（一）地图无法加载

1. 解决方法：检查网络连接，确保 Leaflet 和 ECharts 库的链接有效。

（二）计算结果异常

1. 解决方法：确认所有输入字段都已填写，并且数值有效（即非负且非空）。

（三）图表不显示

1. 解决方法：确保已布置至少 1 段管道，并且点击了“计算水头损失”按钮。

七、联系方式

如果需要技术支持，请发送邮件至：irripro@qq.com
版本说明：V1.0
更新日期：2025 年 03 月 19 日
开发团队：IrriPro 智能灌溉在线设计研究组
版权声明：本系统受著作权法保护，未经授权禁止用于商业用途。

在线计算器的第二部分

微灌小区管网水力计算使用说明

一、概述

基于Web技术开发，通过输入田块参数、管道规格及灌水器特性，自动计算微灌管网的水力参数，并生成3D水头线图。主要用于农田灌溉系统的管网设计与优化，帮助用户快速评估管道水头损失和流量分配。

二、系统功能

1. 参数输入

• 支持田块尺寸、毛管/支管间距、灌水器流量、工作压力等关键参数输入。

• 提供多段支管直径设置（支管-0、支管-1、支管-2）。

2. 自动计算

• 计算管网总流量、毛管/支管水头损失。

• 验证灌水器工作压力是否符合规范（最低压力≥90%设计压力，最高压力≤120%设计压力）。

3. 3D可视化

• 动态展示管网布局及水头线变化。

• 标注最低/最高水头平面（紫色为最低，橙色为最高）。

三、使用步骤

1. 输入参数

• 田块参数：田块长边（L）、短边（B）、支管距离左边线（L1），当支管距离左边线 = 0 时，管网布置变成了 F 形布置。

• 毛管参数：毛管间距（y）、出水器间距（x）、毛管直径（D）。

• 灌水器参数：流量（q）、工作压力（He）。

• 支管参数：支管尾端水头（Hw）、各段支管直径（支管-0、支管-1、支管-2）。

• 水力参数：C值（管材糙率系数）、k值（摩阻系数）。

2. 执行计算

• 点击“计算”按钮，系统自动验证输入有效性并生成结果。

3. 查看结果

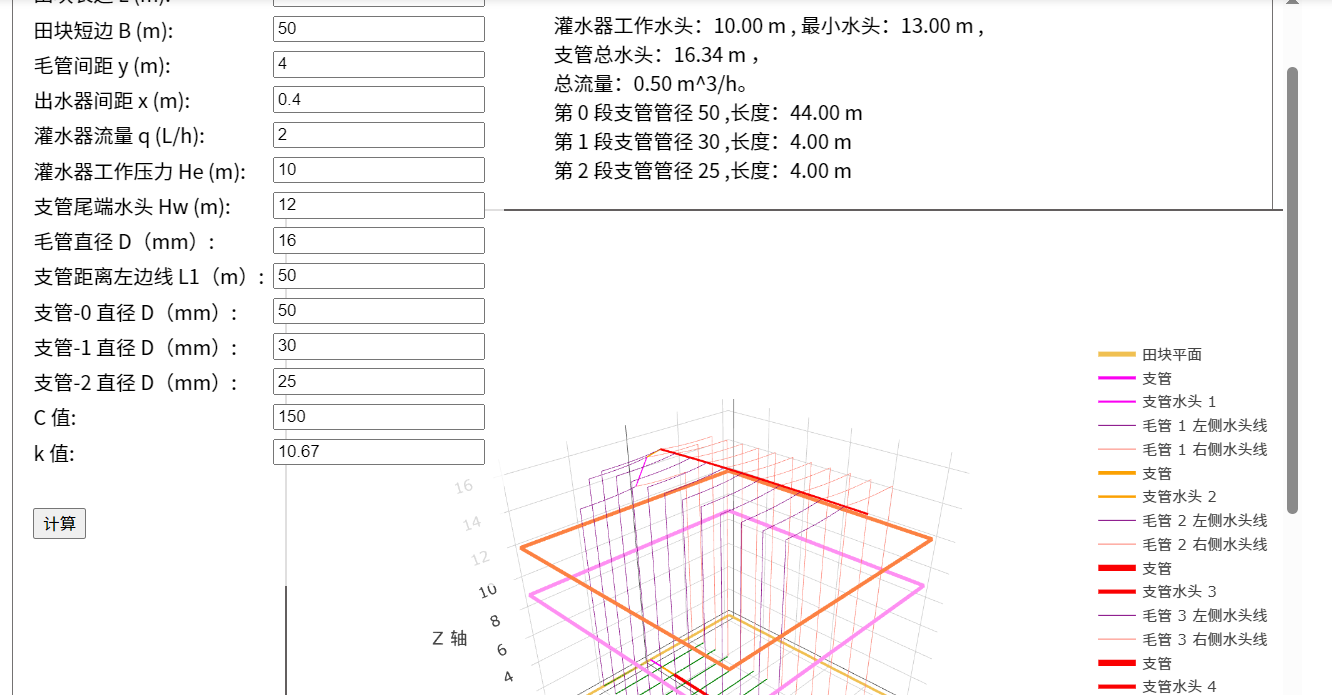

• 文本结果：显示总流量、最低/最高水头、各段支管长度及直径。

• 3D图表：




• 田块平面：绿色矩形表示田块边界。

• 支管水头线：不同颜色线条表示各段支管水头变化（支管-0为红色，支管-1为黄色，支管-2为粉色）。

• 毛管水头线：紫色（左侧毛管）和橙色（右侧毛管）线条表示毛管水头分布。

• 压力平面：半透明平面显示最低（粉色）和最高（橙色）允许水头。

4. 交互操作

• 旋转图表：按住鼠标左键拖动。

• 缩放图表：滚动鼠标滚轮。

• 平移图表：按住鼠标右键拖动。

四、关键功能说明

1. 输入验证

• L1范围：必须在0到田块长边（L）之间。

• 管径单位：毛管/支管直径单位为毫米（mm）。

2. 计算逻辑

• 水头损失：基于Hazen-Williams公式计算沿程水头损失。

• 流量分配：根据毛管长度和出水器数量自动分配流量。

3. 规范检查

• 若最低水头低于设计压力的90%或高于120%，系统将弹出警告。

五、注意事项

1. 田块参数需按实际尺寸填写，支管直径需符合市场规格。

2. C值取值建议：塑料管130-150，混凝土管100-130。

3. 3D图表加载可能需要时间，请耐心等待。

4. 计算结果为理论值，实际工程需考虑局部水头损失和安全系数。

六、常见问题

1. 图表不显示

• 检查网络连接，确保Plotly库链接有效。

2. 警告提示

• 若提示压力超限，调整支管直径或尾端水头（Hw）后重新计算。

3. 输入数值无效

• 确保所有输入字段为非负数，且单位正确。

在线计算器的第三部分

沿程水头损失计算器 使用说明书

一、功能概述

本工具用于计算管道系统的沿程水头损失，支持两种计算方法：

• 达西-魏斯巴赫公式（适用于层流和紊流）

• 哈森-威廉姆斯公式（适用于紊流）

二、输入要求

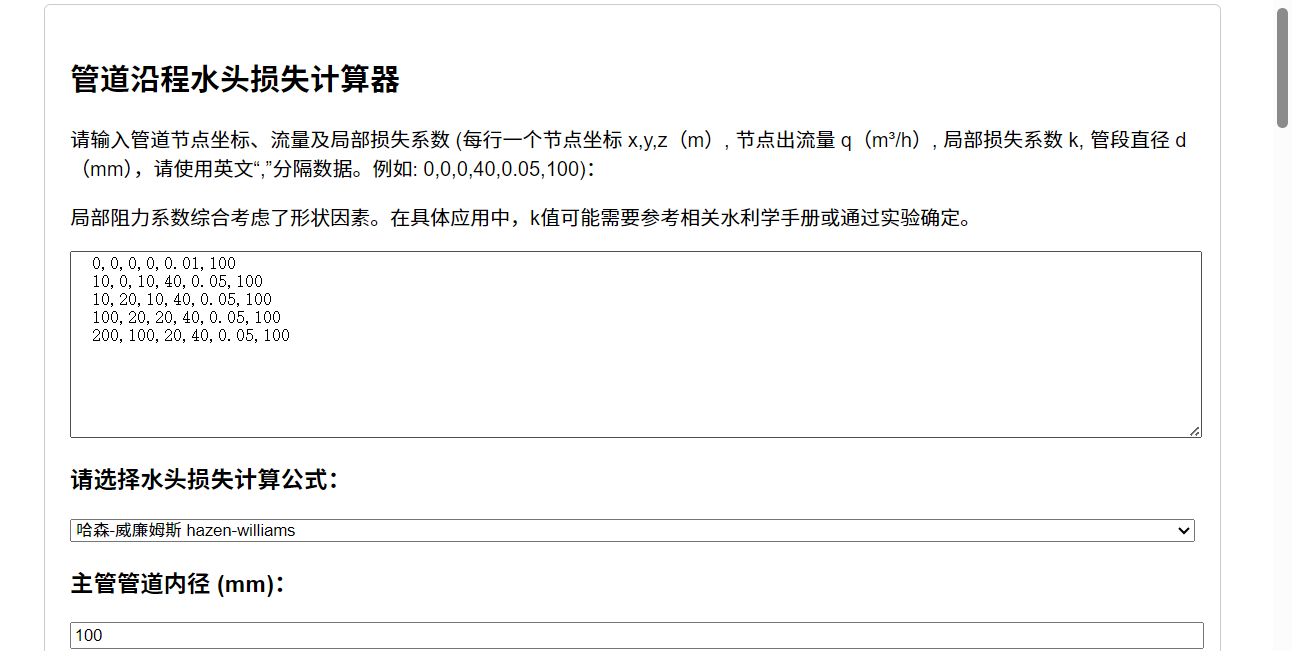

1. 管道节点数据

   每行输入格式：x,y,z,q,k,d

   0,0,0,40,0.05,100 10,0,10,40,0.05,100 10,100,10,40,0.05,100 100,100,20,40,0.05,100

   字段	说明	示例值
   x,y,z	节点坐标（米）	0,0,0
   q	节点出流量（m³/h）	40
   k	局部损失系数	0.05
   d	管段直径（mm）	100

2. 参数设置

   参数	说明	默认值
   主管内径	主管道公称直径（mm）	100
   总水头	系统总水头或水泵扬程（m）	60
   流体密度	仅达西-魏斯巴赫公式（kg/m³）	1000
   流体粘度	仅达西-魏斯巴赫公式（Pa·s）	0.001

三、操作步骤

1. 输入管道节点数据（每行6个字段，英文逗号分隔）

2. 选择计算方法（达西-魏斯巴赫/哈森-威廉姆斯）

3. 填写对应参数（粗糙度或C系数）

4. 点击「计算」按钮查看结果

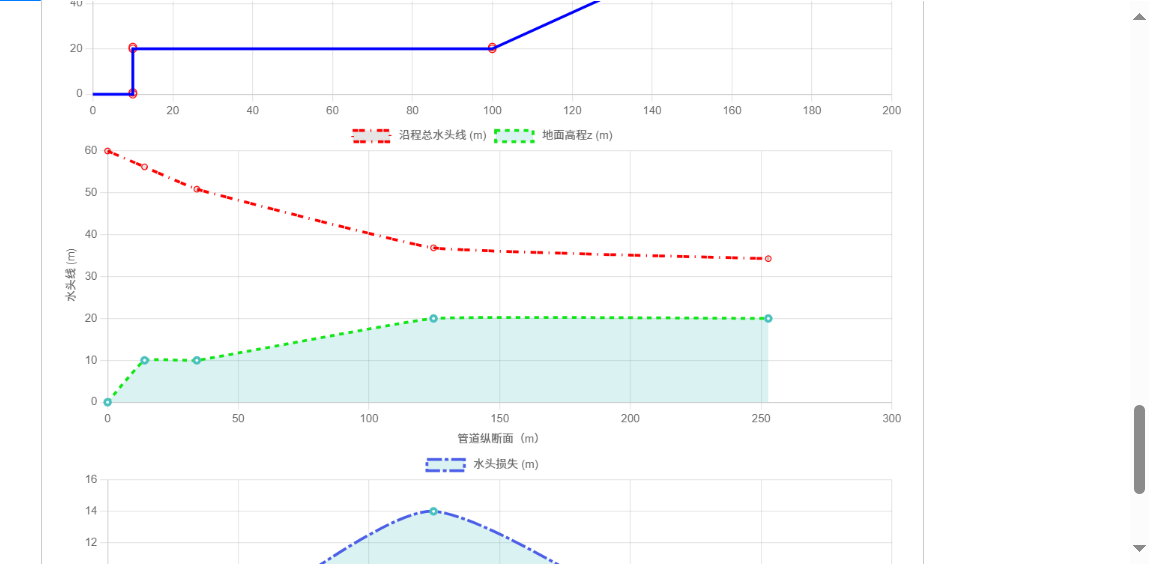

四、结果解读

• 沿程水头损失（单位：米）

• 水头变化图表：




• X轴：管道累计长度（m）

• Y轴：总水头线（m）

• 点划线表示水头高度变化趋势

注意事项

• 确保每行数据包含6个字段，数值类型正确

• 局部损失系数k需参考水利手册或实验数据

• 管道材料参数根据实际情况选择

• 若结果为NaN，请检查输入数据完整性

五、附录：公式说明

联系方式

网站：www.irripro.com.cn

技术支持：irripro@qq.com

版本号：20241026
